三坐标测量机是如何测量工件直线度的?
作者:原创 浏览:188 发布日期: 2021-10-21
信息摘要:
三坐标测量仪在测量工件时候需要了解的一些基本状况1.产品测量中形位公差的直线度是多少?2.直线度的作用:当被测直线上的采点数目超过(包...

三坐标测量仪在测量工件时候需要了解的一些基本状况

1.产品测量中形位公差的直线度是多少?

2.直线度的作用:当被测直线上的采点数目超过(包括)三个时,可以评估它的直线度。

3.三坐标测量机在给定方向上的直线度操作步骤:

1.测量和生成想评价的直线。

2.根据技术文件要求的方向(XY平面、 YZ平面或 XZ平面)选择正确的投影面,如果技术文件中要求的方向与当前坐标系的方向不一致,则在评定前必须按要求确定合适的坐标系)。选定的投影面应与被测直线和被测直线所形成的平面平行。

比如,当直线与 X轴平行,而测量方向与 Z轴平行时, XZ面应被选取。

3.使用鼠标、形位公差菜单下的“直线度”选项或在“形状公差”工具条中相应的图标按钮按顺序单击

注:在测量程序中对给定方向的直线作直线度评定时,首先要选择正确的投影面,然后再进行直线度指示。

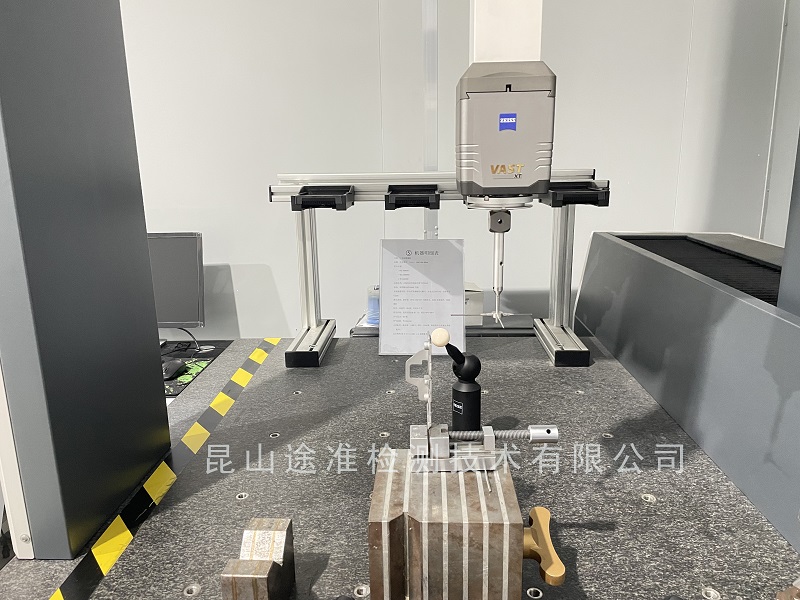

三坐标测量机是如何测量工件直线度的?

4.如何使用 DMIS三坐标测量软件测量工件直线度:

AC-DMIS系统把直线度区分为两种情况:即给定方向和任意方向,它们的公差带分别是两个平行平面间的区域和一个圆柱面内的区域。
